产品介绍:

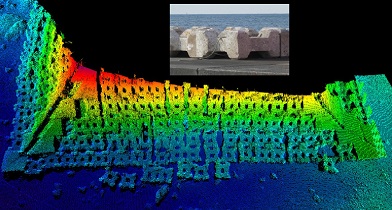

EM2040P 多波束扫测系统是一款高分辨率浅水多波束扫测系统,适用于高分辨率测图和监测打捞应用。接收和发射阵列集成在一个声呐探头。该系统满足IHO-S44标准和《海道测量规范》要求。
主要技术指标:
l主流的电子多波束,单Ping波束数:1024个
l发射单元与接收单元一体化,可快速应急响应
l工作频率:200-700 kHz变频,可多频同时发射
l实时横摇稳定(±15°)、纵摇稳定(±10°)、艏摇稳定(±10°)
l波束角度:0.6°×0.6°
l距离分辨率:≤10mm
l具有三扇区同时发射功能
l测深模式:等距、等角、高密度
l具备发射及接收近场聚焦功能
l具备双条带功能
l波束开角:170°
l测深量程:600m
lPing率:50Hz
l换能器耐压深度30 m
l多波束测深系统的主要组件: 发射&接收换能器、多波束声纳处理器、15m发射和接收换能器电缆
